 MEDIA JARINGAN

    Pengertian Media Jaringan - Perangkat keras yang dibutuhkan untuk membangun sebuah komputer baik hardware maupun software, yaitu minimal dua buah komputer, Network inteface card, serta perangkat lain seperti hub, repeater, router, bridge, file server, dan media tranmisi.

    Media transmisi yang digunakan jaringan komputer sebagai sarana penghubung ada dua macam, yaitu sebagai berikut.

A.Media Transmisi menggunakan Kabel (Wired Network).

Hampir semua jaringan komputer yang ada saat ini mengg unakan kabel sebagai media transmisi. Mediatransmisi ini memiliki keterbatasan jangkauan dan tidak efisien karena banyak memakai tempat untuk jaringan kabel. Jaringankabel ini biasanya digunakan dalam area lokal, misalnya dalam satu gedung atau antar gedung dalam satu lembaga pendidikan.

    Kabel yang sering digunakan sebagai media transmisi antara lain sebagai berikut.

    Twisted Pair

Twisted Pair

    Coaxial Cable

Coaxial Cable

    Fiber Optic Cable

Fiber Optic Cable

B.Media Transmisi tanpa Kabel (WirelessNetwork).

    Media transmisi tanpa kabel merupakan komunikasi data dalam jaringan komputer yang tidak memanfaatkan kabel sebagai media transmisi, melainkan berupa gelombang elektromagnetik. Jaringan tanpa kabel ini memberikan keunggulan kepada pemakai untuk dapat mengakses setiap saat di manapun berada. Sedangkan kekurangan media transmisi ini adalah kemampuan transfer data lebih kecil dibandingkan dengan jaringan kabel. Pada media transmisi ini, masih sering terjadi gangguan sehingga memungkinkan terjadinya kehilangan data.

    Jika sumber data dan penerima data jaraknya cukup jauh atau medannya sulit, maka dapat digunakan media transmisi radiasi elektromagnetik yang dipancarkan melalui udara terbuka berupa:

Gelombang Mikro

Gelombang radio,dll

Media Transmisi menggunakan Kabel (Wired Network).

    A.Kabel UTP.

Kabel UTP

    Kabel UTP (Unshielded twisted-pair) adalah jenis kabel yang terbuat dari bahan penghantar tembaga, memiliki islasi dari plastik dan terbungkus oleh bahan isolasi yang mampu melindungi dari api dan kerusakan fisik.Kabel UTP terdiri dari empat pasang inti kabel yang saling berbelit yang masing-masing pasang memiliki kode warna berbeda. Kabel UTP tidak memiliki pelindung dari interferensi elektromagnetik, namun jenis kabel ini banyak digunakan karena harga yang relatif murah dan fungsinya yang memang sudah sesuai dengan standar yang diharapkan.

    Kelebihan

• Murah
• Mudah diinstalasi
• Ukurannya kecil

    Kekurangan

• Rentan terhadap interferensi gelombang elektromagnetik
• Jarak jangkauannya hanya 100 m

Fungsi

    Kabel UTP yaitu digunakan sebagai kabel jaringan LAN (Local Area Network) pada sistem jaringan komputer, dan biasanya kabel UTP mempunyai impedansi kurang lebih 100 ohm, serta dibagi menjadi beberapa kategori berdasarkan kemampuannya sebagai penghantar data.

B.Kabel STP.

    Kabel STP (Shielded Twisted Pair) adalah jenis kabel telepon yang digunakan dalam beberapa bisnis instalasi. Terdapat pembungkus tambahan untuk tiap pasangan kabel,Kabel STP juga digunakan untuk jaringan Data, digunakan pada jaringan Token-Ring IBM. Pembungkusnya dapat memberikan proteksi yang lebih baik terhadap interferensi EMI.

Kabel STP

    Secara fisik kabel shielded sama dengan unshielded tetapi perbedaannya sangat besar dimulai dari kontruksi kabel shielded mempunyai selubung tembaga atau alumunium foil yang khusus dirancang untuk mengurangi gangguan elektrik. Kekurangan kabel STP lainnya adalah tidak samanya standar antar perusahaan yang memproduksi dan lebih mahal dan lebih tebal sehingga lebih susah dalam penanganan fisiknya

Kelebihan

    Lebih tahan terhadap interferensi gelombang elektromagnetik baik dari dari dalam maupun dari luar

Memiliki perlindungan dan antisipasi tekukan kabel

Pada kabel STP, didalamnya terdapat satu lapisan pelindung kabel internalsehingga melindungi data yang ditransmisikan dari interferensi/gangguan STP (Shielded Twisted Pair), selain dililitkan, juga punya proteksi terhadap induksi atau interferensi sinyal dari luar kabel berupa lapisan kertas alumunium foil, sebelum jaketpembungkus luar.

Kekurangan

• Mahal
• Attenuasi meningkat pada frekuensi tinggi
• Pada frekuensi tinggi, keseimbangan menurun sehingga tidak dapat mengkompensasi timbulnya “crosstalk” dan sinyal “noise”
• Susah pada saat instalasi (terutama masalah grounding)
• Jarak jangkauannya hanya 100 m

Fungsi

    Kabel STP adalah Media transmisi digunakan pada beberapa peralatan elektronika untuk menghubungkan antara pengirim dan penerima supaya dapat melakukan pertukaran data. Beberapa alat elektronika, seperti telepon,komputer televisi dan radio membutuhkan media transmisi untuk dapat menerima data. Seperti pada pesawat telepon, media transmisi yang digunakan untuk menghubungkan dua buah telepon adalah kabel. Setiap peralatan elektronika memiliki media transmisi yang berbeda-beda dalam pengiriman datanya.

C.Kabel Coaxsial.

    Kabel coaxial adalah jenis kabel yang memiliki dua buah penghantar konduktor berupa kabel solid terbuat dari tembaga sebagai inti, kemudian dilapisi sekat isolator dan dililit kembali oleh penghantar berupa kabel serabut yang terbuat dari tembaga atau alumunium sebagai penghantar bagian luar. Kabel coaxial atau kabel koaksial terbungkus oleh isolator elastis yang terbuat dari plastik tahan air.

Kabel Coaxial

    Dalam penggunaan sehari-hari, kabel coaxial banyak dijumpai pada antena televisi, antena pemancar radio, dan juga kabel jaringan LAN. Penggunaan kabel koaksial dalam jaringan internet melengkapi instalasi kabel UTP yang juga berperan penting dalam jaringan LAN.

Karakteristik kabel coaxial :

Kecepatan dan keluaran 10 - 100 MBps.

Biaya Rata-rata per node murah.

Media dan ukuran konektor medium.

Panjang kabel maksimal yang di izinkan yaitu 500 meter (medium).

Berikut ini adalah kelebihan serta kekurangan dari penggunaan kabel koaksial :

Kelebihan :

• Murah.
• Jarak jangkauannya cukup jauh.
• Dapat digunakan untuk menyalurkan informasi sampai dengan 900 kanal telepon.
• Karena menggunakan penutup isolasi maka kecil kemungkinan terjadi interferensi dengan system lain.

Kekurangan:

• Susah pada saat instalasi.
• Mempunyai redaman yang relative besar, sehingga untuk hubungan jauh harus dipasang repeater-repeater.
• Jika kabel dipasang di atas tanah, rawan terhadap gangguan-gangguan fisik yang dapat berakibat putusnya hubungan.

Fungsi

    Kabel coaxial adalah untuk mentransmisikan frekuensi tinggi mulai dari 300 kHz keatas, dan penggunaan kabel ini mempunyai kanal frekuensi yang sangat besar.Kabel lan coaxial digunakan pada Ethernet 10Base2 dan 10Base5 beberapa tahun yang lalu. 10Base5 mengacu pada thicknet sementara 10Base2 mengacu pada thinnet sebab 10Base5 dulu menggunakan kabel lan coaxial yang lebih tebal.

D. Wireless (Nirkabel).

    Jaringan Wireless (Nirkabel) atau dalam bahasa indonesia disebut nirkabel, adalah teknologi yang menghubungkan dua piranti untuk bertukar data tanpa media kabel. Data dipertukarkan melalui media gelombang cahaya tertentu (seperti teknologi infra merah pada remote TV) atau gelombang radio (seperti bluetooth pada komputer dan ponsel)dengan frekuensi tertentu.

Wireless (Nirkabel)

    Jaringan Wireless atau jaringan Wifi memungkinkan kita melakukan komunikasi tanpa melalui kabel jaringan.Akan tetapi piranti jaringan pada Jaringan ini masih perlu berkomunikasi dengan piranti lainnya yang ada pada jaringan kabel LAN.

Kelebihan dan Kekurangan wiriless.

Kelebihan:



• Dapat dipergunakan untuk komunikasi data dengan jarak yang jauh sekali.Tergantung LOS (Line of Sight) dan kemampuan perangkat wireless dalam memancarkan gelombang.
• Sangat baik digunakan pada gedung yang sangat sulit menginstall kabel.
• Mengeliminasi penggunaan kabel, yang bisa cukup menganggu secara estetika, dan juga kerumitan instalasi untuk menghubungkan lebih dari 2 piranti bersamaan.

Kekurangan:

• Sulit diperoleh karena spectrum frekuensi terbatas.
• Biaya instalasi, operasional dan pemeliharaan sangat mahal.
• Keamanan data kurang terjamin.
• Pengaruh gangguan (derau) cukup besar.
• Transfer data lebih lambat dibandingkan dengan penggunaan kabel.

Berikut Jenis – jenis Jaringan Wireless (Nirkabel) :

1.WAP (Wireless Application Protocol)

    Merupakan standar protokol untuk aplikasi Jaringan Wireless (Nirkabel) (seperti yang digunakan handphone). WAP berbasis pada standar Internet, dan beberapa protokol yang sudah dioptimasi untuk lingkungan wireless, seperti kebutuhan kompresi data, long latency dan keterbatasan bandwith, serta keterbatasan perangkat wireless.

2.WBMP (Wireless Bitmap)

    Format grafik yang terdapat dalam WAP. WBMP merupakan format yang mirip dengan format BMP. Gambar dengan standar format WBMP terbagi dalam dua bagian, yaitu :q Bagian header, tempat untuk informasi karakteristik dari gambar, seperti tinggi, lebar dan type gambar. q Bagian isi yang disebut Type dependent, merupakan bagian dari informasi gambar.

3.Wireless LAN (Wireless Local Area Network)

    Teknologi komunikasi data dengan tidak menggunakan kabel untuk menghubungkan antara klien dan server. Secara umum teknologi Wireless LAN hampir sama dengan teknologi jaringan komputer yang menggunakan kabel (Wire LAN atau Local Area Network). Teknologi Wireless LAN ada yang menggunakan frekuensi radio untuk mengirim dan menerima data yang tentunya mengurangi kebutuhan atau ketergantungan hubungan melalui kabel.

4.Fiber Optik.

    Jenis kabel fiber optic merupakan kabel jaringan yang jarang digunakan pada instalasi jaringan tingkat menengah ke atas.Pada umumnya, kabel jenis ini digunakan pada instalasi jaringan yang besar dan pada perusahaan multinasional serta digunakan untuk antar lantai atau antar gedung.Kabel fiber optic merupakan media networking medium yang digunakan untuk transmisi-transmisi modulasi.

Fiber Optik

    Tidak seperti dua kabel sebelumnya yang menggunakan tembaga sebagai media penghantarnya. Kabel fiber optik ini tebuat dari serat kaca atau plastik yang sangat tipis. Karena terbuat dari kaca, sinyal yang dikirim oleh FO ini berupa cahaya dari sumber ke tujuan.

Makanya tidak heran bila transmisi kabel ini lebih cepat dibandingkan dengan dua kabel sebelumnya. Salah satu kelemahan kabel ini adalah gangguan (noise) yang sering terjadi apabila tertekuk walaupun hanya sedikit.

Bagian-bagian kabel fiber optik adalah sebagai berikut.

Pelindung kabel (cable jacket)

    merupakan bagian kulit pembungkus terluar untuk melindungi seluruh bagian kabel.

Pelindung fiber (strengthening fibers)

    berfungsi menjaga kabel dari benturan keras.

Lapisan plastik (coating)

    berfungsi menjaga kabel dari tekukan.

Lapisan tipis (cladding)

    berfungsi sebagai pembatas yang memuat gelombang cahaya sehingga data dapat ditransmisikan.

Fisik medium utama (core)

    berfungsi sebagai medium transmisi data.

Karakteristik kabel fiber optik :

Beroperasi pada kecepatan tinggi (gigabit per detik).

Mampu membawa paket-paket dengan kapasitas besar.

Biaya rata-rata pernode cukup mahal.

Media dan ukuran konektor kecil.

Kebal terhadap interferensi elektromagnetik.

Jarak transmisi yang lebih jauh ( 2 - 60 kilometer).

    Fiber optic merupakan media transmisi terkini untuk standard Ethernet dalam kabel lan. Perbedaan utama dalam hal fungsi antara kabel fiber optic dan kabel electric adalah sebagia berikut:

• Jarak lebih jauh
• Jauh lebih mahal
• Kurang interferensi magnetic, membuatnya lebih ama
• Dapat menunjang keceptan sampai 10Gigabits

5. Jenis Jenis Koneksi.

A. Koneksi Dial Up.

Koneksi Dial Up

    Komputer yang dilengkapi dengan modem analog dapat melakukan dial up, yaitu menghubungi server milik ISP untuk memperoleh akses internet. Koneksi dial-up tidak hanya menggunakan jalur telepon rumah (PSTN), tetapi juga bisa menggunakan telepon genggam berteknologi CDMA.

B. ADSL (Kecepatan Akses Internet-ADSL).

ADSL

    ADSL (Asymetric Digital Subscriber Line) adalah suatu teknologi modem yang bekerja pada frekuensi antara 34 kHz sampai 1104 kHz. Inilah penyebab utama perbedaan kecepatan transfer data antara modem ADSL dengan modem konvensional (yang bekerja pada frekuensi di bawah 4 kHz). Keuntungan ADSL adalah memberikan kemampuan akses internet berkecepatan tinggi dan suara/fax secara simultan (di sisi pelanggan dengan menggunakan splitter untuk memisahkan saluran telepon dan saluran modem).

C. Koneksi dengan Jaringan Leased Line.

Leased Lines

    Jaringan internet leased line artinya jaringan yang tersedia untuk mengakses internet selama 24 jam sehari. Hal ini berbeda dengan dial up, di mana akses internet hanya tersedia pada saat kamu melakukan hubungan ke ISP. Oleh karena itu jaringan leased line juga sering disebut sebagai jaringan dedicated line, yaitu jaringan yang dikhususkan untuk koneksi internet. Jaringan leased line dapat menggunakan jaringan telepon, kabel khusus untuk internet, maupun koneksi wireless. Untuk jaringan yang menggunakan kabel, tersedia layanan ISDN dan DSL.

D. Satelite VSAT.

VSAT

    Koneksi menggunakan satelite merupakan koneksi yang cukup cepat namun termahal. Koneksi ini kita harus menggunakan sebuah payung [ parabola khusus ] untuk menangkap signal satelit.Kecepatan dari 64 hingga 2mb [ berlaku hanya di Indonesia ] international lebih dari 2mb.

biaya fix rate bulanan by speed for unlimited use.

lokasi ditentukan oleh ISP yang menyediakan fasilitas ini

.

E. HANDPHONE.

Handphone

    Menghubungkan komputer ke internet melalui sambungan jaringan handphone. Dapat dihubungkan melalui Bluetooth maupun usb cable data. Saat online jalur telepon juga tidak terganggu. Bisa menggunakan jaringan GSM maupun CDMA. GSM dapat lebih cepat dengan teknologi 3G atau bahkan teknologi terbaru high speed 3,5G. Sedangkan CDMA menggunakan teknologi CDMA 2000 1x hampir setara dengan 3G. Perhitungan biaya hampir sama semua yaitu menggunakan sistem perhitungan per kilobyte. Kecepatan mulai dari 64kb – 2mb.

F. WIFI / Hotspot.

WiFi Router

    Jenis koneksi ini mulai heboh akhir-akhir ini. Dibeberapa kafe, mal berlomba-lomba memberikan fasilitas ini bahkan gratis untuk para pengunjung / langganan mereka. Wi-fi ini bisa terkoneksi apabila kita memiliki modem WIFI, biasanya notebook jadul belum ada jangan sedih bisa dibeli kok slot pcmci atau colokan usb. Kalau notebook baru biasanya sudah build in semua, dan handphone smartphone khususnya telah memiliki wifi build in juga. sehingga bisa langsung dapat digunakan.

Biaya GRATIS – kalo penyedianya kasi gratis. Kalo bayar maka biasanya di hitung oleh jumlah kb yang digunakan, model seperti isi voucher hp. semua ini tergantung kepada ISP / penyedia jasa internet.

Kecepatan 11mb — 100mb [ semacam lan card ]

Lokasi biasanya di mall, cafe, dan tempat yang ada memang kita telah tahu, misalnya kantor, rumah.

G. Cable Modem

Cable Modem

    Cable Modem merupakan modem yang menyediakan dua arah komunikasi sata melalui frekuensi radio (RF) pada infrastruktur saluran CATV (Cable TV). Kabel modem ini terutama digunakan untuk memberikan akses internet broadband dalam bentuk internet cable dengan mengambil bandwidth yang tinggi dari jaringan televisi kabel.

DASAR TEKNIK JARINGAN KOMPUTER DAN TELEKOMUNIKASI DALAM PENGGUNAAN ALAT UKUR

Perkakas dan Alat Ukur Teknik Jaringan Komputer dan Telekomunikasi

1. Perkakas Manual

a. Tools Kits

   Alat bantu yang dibutuhkan dalam pembuatan dan reparasi sistem telekomunikasi ada berbagai jenis. Peralatan ini kebanyakan merupakan peralatan tangan dan bentuknya relatif kecil. Secara lengkap peralatan yang ada pada tool kit meliputi;

  1) IC Extractor

Tujuan utama penggunaan alat ini adalah untuk menghindari bengkoknya pin soket dan untuk menghindari kerusakan akibat pelepasan muatan listrik statis.

2) Folding hex wrench

digunakan untuk mengencangkan atau mengendurkan baut dengan bentuk tertentu

3) 6"Adjustable wrench

kunci untuk melepas atau memasang mur atau baut yang dapat disetel menyempit atau melebar menyesuaikan dengan ukurannya.

 4) Desoldering pump

 5) 5"Diagonal cutter
     b. Meter Beroda

      Adalah alat ukur jarak yang menggunakan roda, jika roda berputar, maka secara otomatis jarak yang telah di lalui roda dapat diketahui panjangnya;

            Ada 2 jenis Meter Beroda sebagai berikut;

        1) Meter beroda pengukur jarak pendek.

        2) Meter beroda penguku jarak jauh.

  2.Perkakas Elektrik

    sebagai alat bantu untuk bidang telekomunikasi sangat beragam dan jumlahnya cukup banyak;

a.Solder Rangkaian

Dalam membuat sebuah rangkaian perlu adanya penyambungan dua titik komponen atau lebih. Penyambungan ini menggunakan timah solder sebagai bahan perekatnya.

    b.Power Supply



     Power Supply ini sangat penting, karena jika tidak ada komponen ini, tidak mungkin pengujian dapat dilakukan.

3.Peralatan Ukur

    a.Multimeter

digunakan untuk mengukur arus dan tegangan. Alat ukur ini sangat penting dalam menguji dalam pembuatan rangkaian.

    b.Kapasistansi Meter

 digunakan untuk mengukur besar kapasistansi pada suatu bahan atau sebuah kapasitor.

4.Alat Pengukur Frekuensi

    a.Frequency counter


 dikenal sebagai pencacah frekuensi mempunyai fungsi untuk mencacah frekuensi yang dihasilkan oleh osilator (signal generator).

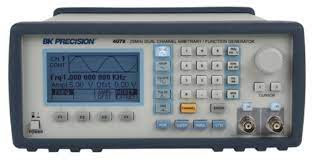

    b.Function Waveform Generator

sebuah instrumen dalam sistem yang sangat penting untuk membangkitkan gelombang sebagai sinyal pengujian mauapun perawatan sistem telekomunikasi.

    c.Analog RF Signal Generator.

sebuah alat yang dapat membangkitkan RF Analog. Digunakan dalam pengujian pada laboratorium sistem telekomunikasi.

    d.Osiloscope

Alat ukur yang digunakan untuk melihat bentuk gelombang listrik yang ada pada rangkaian yang telah dirancang.

B. Perangkat Penguji Teknik Jaringan Komputer dan Telekomunikasi

 1.Perangkat Uji


a.Logic analyser

  digunakan untuk memonitor ataupun untuk mendiagnosis sinyal digital yang lebih dari satu titik dan terus menerus.

        b.Optical spectrum analyzer

suatu instrumen yang ditetapkan untuk melakukan pengukuran defraksi sinyal yang dihasilkan dari berbagai komponen optik,penguatan,dan lampu LED.

        c.GSM Test

alat yang digunakan untuk melakukan pengujian sinyal radio GSM.

        d.CDMA mobile test

  suatu alat yang berfungsi untuk melakukan pengukuran sinyal cdma yang dihasilkan oleh alat komunikasi secara mobile.

 2.Penguji Kabel dan Antena

 Piranti untuk menguji kabel dan antena biasanya dalam bentuk yang dapat di jinjing, Sebagai namanya, alat ini mampu mengukur berbagai karakteristik yang berkaitan dengan kabel, terutama pada saat dialiri sinyal listrik. Piranti jenis ini ideal untuk pengukuran nisbah gelombang tegak

    3.LAN Tester



uatu alat yang digunakan untuk memeriksa benar tidaknya sambungan kabel.Untuk tipe straight apabila benar maka lampu LED akan berkedip 1 sampai 8 kedipan.

    4.Tang Ampere

 alat yang digunakan untuk mengukur arus listrik tanpa melakukan pemutusan rangkaian atau kabel yang difungsikan untuk mengukur tegangan listrik dan tahanan listrik.

5.SWR Meter

   Standing Wave Radio terkadang tidak menunjukkan harga standing wave radio sebenarnya. Hal ini mengakibatkan rugi rugi pada saluran transmisi.

    6.E-Field Meter

    E-Fieldmeter type 704 digunakan untuk melakukan pengukuran pada muatan elektrostatis pada suatu objek dengan hasil pengukuran pada tegangan potensialnya dinyatakan dalam ukuran Volt.

FORMAT DASAR MICROSOFT WORD

 FORMAT DASAR MICROSOFT WORD

1.    Format Kertas ( Ukuran & Margins ).

• Klik PAGE LAYOUT > Size > Klik Size Kertas A4 210 x 297 mm ( 21 cm x 29,7 cm )

•     Klik More Pages Size Untuk Mencostum Size Kertas Sendiri



•       Ukuran Diatas Adalah Ukuran Kertas F4

• Ukuran Margins Boleh Disesuaikan Sesuai Perintah

2.    Format Spasi Paragraf



• Untuk Format Spasi Paragraf > Home > Pilih Seperti Contoh Diatas.

3.    Cara Menyimpan

• Klik File > Save As > Browse > Save.

4.    Cara Print

• Klik File > Print > Cari Perangkat Printer ( Ready ) > Print.

Analisis Proses Bisnis

 C.  Analisis Proses Bisnis

Setelah proses bisnis didefinisikan secara detail, tahapan selajutnya adalah melakukan analisis proses bisnis. Analisis proses bisnis dilakukan agar proses bisnis yang telah disiapkan dapat digabungkan menjadi satu kesatuan utuh (diintegrasikan) yang saling mendukung, selain itu akan menghasilkan suatu standarisasi bisnis. Analisis proses bisnis meliputi sebagai berikut.

1.    Integrasi Proses Bisnis

Integrasi proses bisnis merupakan cara untuk melakukan efisiensi perusahaan
melalui penerjemahaan visi kedalam bentuk strategi dan action yang terintegrasi.
Alasan mengapa dilakukan integrasi proses bisnis adalah untuk efisiensi,persaingan bisnis,dan perkembangann teknologi. Tahapan proses integrasi bisnis diuraikan sebagai berikut.
         a.  Tahapan perencanaan, menentukan arah tujuan perusahaan
         b.  Tahapan perancangan, penerjemahaan langkah strategis,
         c.  Tahapan penerapan,memastikan bahwa proses bisnis dijalankan seusai dengan
          strategi yang di buat.
        Contoh integrasi proses bisnis yang saat ini sedang berkembang adalah,                    electronicbanking(e-banking),mobilebanking(m-banking),ppdbonline,e-goverment,e-commers,e-ticket dan masih banyak lagi.

2.     Standardisasi Proses Bisnis

Salah satu alasan proses bisnis perlu dianalisis adalah, untuk menentukan sejauh mana
proses bisnis dilakukan sesuai dengan prosedur yang telah ditetapkan.
Standardisasi biasanya diperlukan untuk melakukan perbaikan sistem dan atau untuk pengembangan sistem yang telah ada menjadi lebih baik. Contoh standardisasi proses bisnis adalah, sebuah sekolah yang ingin meningkat menjadi Sekolah Pusat Keunggulan yang tentu harus berstandar Industri.

3.    Analisis Proses Bisnis Berbasis Teknologi Informasi

      Analisis proses bisnis berbasis teknologi informasi dikembangkan apabila proses bisnis memerlukan teknologi yang baru. Contohnya adalah profil sekolah yang awalnya manual, dibuat berbasis web atau yang biasa disebut dengan digitalisasi sekolah. Digitalisasi sekolah merupakan salah satu rencana strategis (renstra) pemerintah melalui Kementrian Kominfo.

4.    Riset Bisnis

        Riset bisnis diperlukan untuk pengembangan dari proses bisnis yang sudah ada untuk lebih meningkatkan pelayanan sehingga lebih baik dari sebelumnya. Contohnya adalah perusahaan Microsoft yang meluncurkan OS versi Windows 8 menjadi OS versi Windows 10 dengan menyajikan fitur-fitur yang lebih baik dibandingkan versi sebelumnya.

D.  Jenis Proses Bisnis

Adapun jenis-jenis proses bisnis dibagi menjadi tiga sebagai berikut.

1. Proses Operasional

     Proses operasional merupakan proses inti/dasar/primer dalam setiap usaha yang menciptakan nilai aliran utama. Mulai dari pembuatan produk, pengemasan pemasaran dan layanan pada pelanggan, merupakan tugas utama pada proses ini Setiap langkah yang dilakukan memberikan nilai tambah pada penawaran akhir.

2. Proses Manajemen

   Proses manajemen merupakan proses manajemen mengatur operasi, tata kelola perusahaan dan manajemen strategis. Proses ini menetapkan tujuan dan standar yang mengarah pada kerja proses primer dan pendukung yang efisien dan efektif Selain perencanaan, proses ini juga melibatkan pemantauan dan pengendalian proses bisnis lainnya. Proses manajemen digunakan untuk mengelola bisnis melalui perencanaan strategis, perencanaan taktis dan operasional. Contohnya yaitu manager pemasaran, yang membuat standart, aturan dalam pemasaran.

3. Proses Dukungan

      Proses dukungan merupakan proses yang tidak menambahkan nilai ke produk akhir secara langsung tetapi membuat lingkungan untuk proses inti agar beroperasi secara efisien dan efektif. Proses ini mendukung operasi sehari-hari. Dengan kata lain, proses ini adalah untuk memastikan bisnis akan terus berjalan. Contohnya yaitu customer service (CS) yang bertugas melayani pelanggan, misal melayani keluhan pelanggan, menjelaskan produk yang dijual dan lain sebagainya.

E.  Tahapan Proses Bisnis dan Contohnya di Bidang Teknik Jaringan Komputer dan Telekomunikasi

Melakukan proses bisnis, tentu tidak boleh asal jadi, untuk itu diperlukan tahapan-tahapan yang jelas mulai dari input sampai outputnya, sehingga pelanggan merasa puas dengan yang dihasilkan dari proses tersebut.

1. Tahapan Proses Bisnis

       Berikut adalah tahapan proses bisnis.

 a.  Analisis kebutuhan pelanggan

          Pada tahap ini, pihak menejemen perusahaan pemilik perusahaan melakukan diskusi dan analisis tentang kegiatan usaha oleh perusahaan, misalnya usaha dibidang industri, perdagangan atau jasa, Hal yang ini dilakukan agar manajemen mengetahui serta menentukan yang akan digunakan oleh perusahaan.

 b. Penentuan proses bisnis

Pada tahap ini, manajemen akan membuat atau menentukan bentuk proses bisnis dari usaha yang telah dipilih oleh perusahaan tersebut, mulai dari proses bisnis tentang jenis biaya-biaya yang dikeluarkan sampal dengan proses bisnis memperoleh pendapatan atau penghasil

c. Pelaksanaan proses bisnis Setelah penentuan dibuat, yang paling utama adalah pelaksanaan dari proses bisnis itu sendiri. Sangat penting bagi setiap bagian atau divisi dan karyawan perusahaan untuk menjalankan dengan benar seluruh proses bisnis yang telah dibuat oleh pihak manajemen perusahaan.

 d. Evaluasi proses bisnis

Agar proses bisnis dapat diketahui telah berjalan dengan baik atau tidak, maka diperlukan evaluasi dari seluruh bagian yang terlibat dalam proses bisnis. Hal ini dilakukan agar diperoleh hasil yang optimal. Suatu evaluasi dapat dilakukan setiap bulan, setiap tiga bulan, setiap enam bulan atau setiap tahun, tergantung kebijakan manajemen perusahaan. Akan tetapi suatu evaluasi akan lebih efektif apabila dilakukan setiap bulan. Dengan seringnya melakukan evaluasi terhadap pelaksanaan proses bisnis, maka akan diperoleh suatu proses bisnis yang paling memberikan manfaat bagi perusahaan.

2. Contoh Proses Bisnis

Contoh proses bisnis di bidang Teknik Jaringan Komputer dan Telekomunikasi saat ini cukup banyak. Diantaranya adalah sebagai berikut:

a.     Proses bisnis di bidang Teknologi Informasi (TI) dengan membuat aplikasi mobile

       1) Perusahaan atau instansi melakukan riset pasar untuk mengetahui apa

           yang dibutuhkan atau apa yang di inginkan pasar saat ini.

       2) Perusahaan mulai mencari bahan-bahan pendukung yang berguna untuk memenuhi                keinginan pasar.

       3) Setelah memiliki bahan atau tools yang memumpuni, berikutnya memulai untuk

            mengembangkan  aplikasi mobile sesual market yang sudah ditentukan.

       4) Melakukan user research untuk mengetahui respon dari masyarakat.

       5) Jika terdapat masukan, lakukan modifikasi atau revisi pada aplikasi yang dibuat.

       6) Meluncurkan Aplikasi Mobile pada Market Playstore atau App Store.

b.     Proses bisnis di bidang Teknologi Informasi (TI) dengan membuat desaign grafis

       1) Ketahui design yang diinginkan oleh market/ masyarakat/klien.

       2) Bertemu dengan klien untuk membahas mengenai design yang akan dibuat.

       3) Mengumpulkan bahan-bahan yang digunakan untuk mendukung design yang dibuat.

           Jika memungkinkan, setiap design yang dibuat dapat memberikan makna masing-                  masing.

       4) Memungkinkan untuk meminta DP, misal 5% dari kesepakatan harga.

       5) Melakukan meeting dengan klien mengenai hasil yang sudah dikerjakan.

       6) Menyerahkan design pada klien dan mendapatkan laba.



JENIS - JENIS KOMPONEN JARINGAN



Mengenal Jenis-Jenis Jaringan Komputer (Definisi dan Karakteristik)

Jaringan komputer merupakan media yang bisa menghubungkan dua atau lebih perangkat komputer untuk berbagi sumber data. Jaringan komputer saat ini orang gunakan untuk mentransmisikan data lewat saluran berbasis internet. Dalam kehidupan modern alat ini sangat penting kehadirannya dan terus berkemabang, tidak heran bila muncul berbagai jenis-jenis jaringan komputer.

Jaringan komputer sekarang memiliki perang penting untuk menunjang kehidupan masyarakat modern. Kebutuhan akan pekerjaan cepat menuntut efektifitas dalam penggunaan sebuah jaringan. Untuk lebih memahami hal ini, berikut beberapa jenis jenis jaringan komputer :

LAN Atau Local Area Network

Tipe jaringan komputer LAN merupakan salah satu jenis yang mungkin sering Anda temukan. Tipe satu ini kerap kali orang gunakan di beberapa tempat umum seperti kantor maupun sekolah. Akan tetapi terdapat beberapa rumah pribadi menggunakan jenis jaringan ini juga.

LAN bisa ditransformasi menjadi WLAN atau Wireless local area network. Ini bisa terjadi bila Anda di dalam sebuah rumah atau sekolah memperoleh jaringan secara nirkabel seperti Wi-Fi, maka proses transmisi data sudah lewat teknologi nirkabel.

PAN Atau Personal Area Network

Jenis jaringan PAN atau personal area network merupakan jenis yang kerap kali orang gunakan di sebuah perkantoran atau rumah pribadi. Jangkauan dari jaringan ini umumnya bersifat lebih eksklusif dan hanya untuk keperluan standar.

Jenis jaringan PAN sangat efektif untuk beberapa Gedung perkantoran karena pihak yang bisa mengakses terbatas. Misalnya khusus untuk para karyawan di dalam kantor saja. Hal ini membuat penggunaannya hanya untuk aktivitas standar saja.

MAN Atau Metropolitan Area Network

Man memiliki radiasi jangkauan jaringan komputer yang lebih luas dari pada PAN maupun LAN. Kebanyakan orang menggunakan jenis ini untuk menghubungkan komputer satu dan lainnya dalam skala kota.

Misalnya Anda tinggal di kota Jakarta atau Surabaya, MAN bisa menghubungkan semua komputer dalam satu jaringan sehingga semuanya saling berhubungan dan bisa melakukan aktivitas seperti sharing data dan lainnya.

WAN Atau Wide Area Network

Man memiliki radiasi jangkauan jaringan komputer yang lebih luas dari pada PAN maupun LAN. Kebanyakan orang menggunakan jenis ini untuk menghubungkan komputer satu dan lainnya dalam skala kota.

Misalnya Anda tinggal di kota Jakarta atau Surabaya, MAN bisa menghubungkan semua komputer dalam satu jaringan sehingga semuanya saling berhubungan dan bisa melakukan aktivitas seperti sharing data dan lainnya.

Macam–macam Perangkat Jaringan Komputer Sekarang, telah banyak dikembangkannya berbagai macam perangkat jaringan komputer untuk membantu dan mengoptimalkan kinerja sistem jaringan. Berikut ini merupakan beberapa macam perangkat yang sering Anda jumpai dan Anda gunakan.

1. Server

Server berfungsi sebagai tempat atau media untuk menyimpan informasi, serta mengelola jaringan komputer. Server memiliki spesifikasi yang lebih tinggi dari client. Karena tujuan dari dibuatnya server memang untuk melayani komputer client.

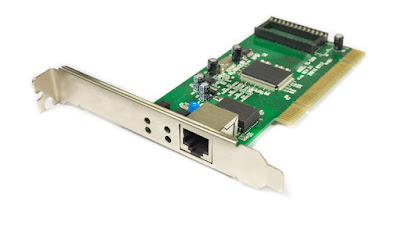

2. NIC (Network Interface Card)

NIC dapat disebut juga dengan LAN Card Expansion Board yang digunakan supaya komputer dapat terhubung dengan jaringan. Ethernet terbagi menjadi empat jenis, yaitu ethernet (10 Mbit/detik), fast ethernet (100 Mbit/detik), gigabit ethernet (1000 Mbit/detik), dan tengig (10000 Mbit/detik).

3. Kabel jaringan

Kabel merupakan media untuk menghubungkan satu perangkat dengan perangkat yang lain. Terdapat beberapa jenis kabel untuk pembuatan saluran jaringan. Diantaranya adalah kabel coaxial, fiber optic, dan twisted pair.

4. Hub dan Switch

Switch merupakan perangkat jaringan komputer yang berfungsi untuk menghubungkan beberapa komputer. Secara fisik, bentuk dari switch sama dengan hub, namun jika dilihat dari sisi logika switch sama dengan bridge. Switch memiliki dua tipe, yaitu unmanaged switch yang merupakan tipe termurah. Dan managed switch yang merupakan tipe termahal.

5. Router

Router adalah perangkat jarkom yang berfungsi untuk menghubungkan jaringan LAN ke dalam suatu jaringan WAN, serta mengelola lalu lintas dari data di dalamnya. Router dapat menentukan jalur terbaik, karena memiliki tabel routing untuk melakukan pencatatan terhadap semua alamat dalam jaringan.

6. Bridge

Bridge adalah sebuah piranti yang digunakan untuk meneruskan lalu lintas antara segmen jaringan berdasarkan informasi pada sebuah data link. Bridge juga memiliki fungsi untuk membagi jaringan yang besar menjadi beberapa jaringan kecil.

7. Modem

Modem merupakan perangkat yang digunakan untuk menghubungkan antara perangkat komputer, dengan penyedia layanan internet atau disebut juga dengan Internet Service Provider (ISP).

8. Repeater

Repeater adalah suatu perangkat yang berfungsi untuk memperkuat dan meregenerasi jaringan dan sinyal yang masuk. Repeater berusaha untuk mempertahankan integritas dari sinyal jaringan. Kelemahan dari repeater sendiri adalah tidak dapat melakukan filter traffic dalam jaringan.

9. Wireless card



Wireless card merupakan perangkat yang wajib digunakan apabila anda ingin terhubung dalam jaringan nirkabel. Rata – rata komputer jenis terbaru sudah menggunakan perangkat yang mendukung wireless card. Namun, anda juga bisa menambahkannya sendiri pada komputer anda.

Manfaat Jaringan Komputer Berikut ini merupakan beberapa manfaat jaringan komputer dalam kehidupan sehari – hari.

1. Untuk berbagi dokumen Manfaat yang pertama digunakan sebagai media untuk membagikan dokumen yang anda miliki kepada perangkat komputer lain dengan menggunakan jaringan internet. Anda dapat membagikan dokumen menggunakan kabel data maupun nirkabel.

2. Untuk menjaga dan memanajemen keamanan data Data akan semakin baik jika disimpan secara lebih terpusat. Selain itu, jaringan juga bermanfaat untuk memudahkan administrator dalam melakukan manajemen data perusahaan yang penting. Dengan memanfaatkan shared server, maka setiap karyawan mampu untuk mencari data secara cepat dan efisien.

3. Memudahkan dalam berkomunikasi Jaringan komputer juga sangat memudahkan untuk melakukan komunikasi antar tim maupun dengan orang lain yang berbeda geografis secara cepat dan akurat. Dengan berkomunikasi secara tepat, maka dapat membantu dalam mengatasi setiap permasalahan yang mungkin terjadi dalam perusahaan.

4. Menyampaikan informasi secara cepat Dengan bantuan jarkom, proses penyampaian informasi menjadi lebih cepat tanpa batasan waktu dan tempat. Anda dapat membaca setiap informasi dari berbagai penjuru dunia.

5. Membantu aktivitas manusia Dan manfaat jaringan komputer terakhir adalah membantu setiap kegiatan manusia agar lebih efektif dan efisien. Dengan adanya jaringan yang baik maka setiap aktivitas baik di dalam kantor maupun di luar kantor dapat terhubung dengan baik.

Dampak Negatif Selain manfaat yang dihasilkan dari adanya jaringan komputer itu sendiri, juga terdapat dampak negatif dari beberapa hal yang akan kami jelaskan berikut ini.

1. Biaya Network Untuk dapat menggunakan jaringan dengan baik, maka anda juga perlu untuk mempersiapkan setiap kebutuhannya, mulai dari software, hardware, serta investasi perencanaan network design -nya.

2. Biaya Manajemen dan Maintenance Untuk pengelolaan manajemen dan perawatan jaringan juga perlu diperhatikan secara berkala oleh tim IT profesional. Sehingga, menurunkan kemungkinan terjadinya hal yang tidak diinginkan seperti kerusakan pada perangkat lunak maupun keras.

3. Aktivitas Sharing yang tidak Diinginkan Dampak negatif yang ketiga, dengan adanya lalu lintas jaringan yang tidak terkontrol dengan baik, maka memperbesar risiko dokumen (file) yang di –sharing terinfeksi virus atau spam pada komputer.

4. Ancaman Keamanan Jaringan (Network Security) Dengan kemudahan proses komunikasi yang dapat dilakukan dimanapun dan kapanpun secara real – time, tentu saja juga meningkatkan risiko munculnya masalah yang lain. Misalnya, penyebaran konten ilegal, pencurian data, hingga masalah keamanan informasi yang lainnya. (OL-1)
